射頻同軸連接器都是安裝在什么地方的
發布時間：2019-6-5 16:22:18 來源: 瀏覽次數：
摘要：射頻同軸連接器（以下簡稱RF連接器）通常被認為是裝接在電纜上或安裝在儀器上的一種元件，作為傳輸線電氣連接或分離的元件。它
上一篇我們送上的文章是射頻同軸連接器通常為什么分成三級為了更加全面的介紹射頻同軸連接器、同軸連接器、光纖連接器各項性能、規格、參數等等，我們將持續發布最新知識，幫助大家了解更多的信息。

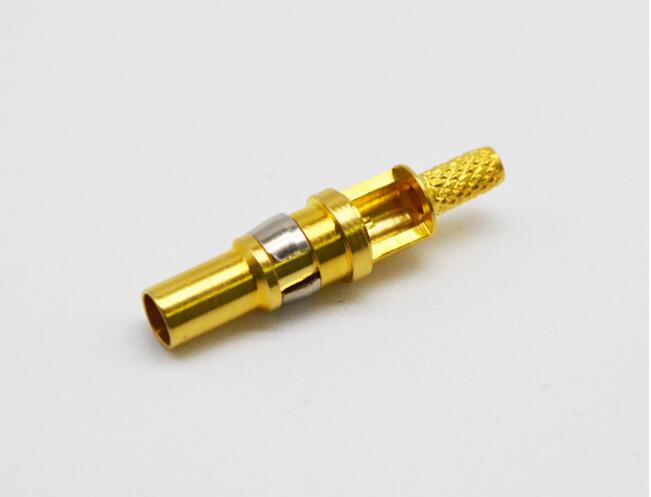

射頻同軸連接器（以下簡稱RF連接器）通常被認為是裝接在電纜上或安裝在儀器上的一種元件，作為傳輸線電氣連接或分離的元件。它屬于機電一體化產品。簡單的講它主要起橋梁作用。同其它電子元件相比，RF連接器的發展史較短。1930年出現的UHF連接器是 早的RF連接器。到了二次世界大戰期間，由于戰爭急需，隨著雷達、電臺和微波通信的發展，產生了N、C、BNC、TNC、等中型系列，1958年后出現了SMA、SMB、SMC等小型化產品，1964年制定了美國軍用標準MIL-C-39012《射頻同軸連接器總規范》，從此，RF連接器開始向標準化、系列化、通用化方向發展。
1.射頻同軸連接器工作電壓：250V 頻率范圍：0-4GHz(50歐姆)/0-2GHz(75歐姆) 介質耐壓：750V 接觸電阻：內導體<6mOhm，外導體<1mOhm 絕緣電阻：>1000兆歐 VSWR：<1.34 材料： 殼體：黃銅鍍硬金 彈性接觸桿：鈹青銅鍍硬金 插針：黃銅鍍硬金 絕緣體：聚四氟乙烯 壓接套：銅合金鍍鎳或鍍金 8.SMC 標準：MIL-C-39012、IEC169-18、CECC22140 特點：小型螺紋式 溫度范圍：-65～+165 耐久性：500次 PLUG內徑/JACK外徑：3.8mm/3.7mm 電氣性能： 特性阻抗：50歐姆 工作電壓：250V 頻率范圍：0-10GHz 介質耐壓：750V 接觸電阻：內導體<6mOhm，外導體<1mOhm 絕緣電阻：>1000兆歐 VSWR：直式<1.25 彎式<1.35。
2.射頻同軸連接器鈹青銅鍍硬金 絕緣體：聚四氟乙烯 壓接套：銅合金鍍鎳或鍍金 9.BMA 標準：IEC169-33 特點：微型推入式 溫度范圍：-65～+155 耐久性：500次 PLUG外徑/JACK外徑：5.3mm/7.4mm 電氣性能： 特性阻抗：50歐姆 工作電壓：250V 頻率范圍：0-18GHz介質耐壓：750V 接觸電阻：內導體<3mOhm，外導體<2mOhm 絕緣電阻：>5000兆歐 VSWR：<1.30 材料： 殼體：黃銅鍍硬金或鎳及不銹鋼鈍化 插針：黃銅鍍硬金 插孔：鈹青銅鍍硬金 絕緣體：聚四氟乙烯 壓接套：銅合金鍍鎳 10.SSMA 標準：MIL-C-39012、IEC169-18、CECC22140 特點：微型螺紋式 溫度范圍：-55～+155 耐久性：500次 PLUG內徑/JACK外徑：5mm/4mm 電氣性能。
什么是同軸連接器，其傳輸?shù)氖鞘裁矗?/a>在下一篇繼續做詳細介紹，如需了解更多，請持續關注。
本文由射頻同軸連接器都是安裝在什么地方的生產廠家鎮江市丹徒區乾升光電設備有限公司于2019-6-5 16:22:18整理發布。
